Перетворювач DC-DC знижуючий XL4015I з регулюванням струму

Плата XL4015I - регульований понижувальний перетворювач напруги та струму.

При використанні продукту входи та виходи модуля мають бути ізольовані від землі.

1. Діапазон вхідної напруги: 6-38 В постійного струму (Примітка: вхідна напруга не повинна перевищувати 38 В)

2. Діапазон вихідної напруги: регульований 1,25-36 В постійного струму

3. Вихідний струм: 0-4А

4. Вихідна потужність: до 50 Вт

5. Висока ефективність до 96%

6. Вбудована функція теплового відключення

7. Вбудована функція обмеження струму

8. Вбудована функція захисту від короткого замикання на виході

9. Захист від зворотної полярності на вході: ні (за потреби, сильноточний діод послідовно з входом).

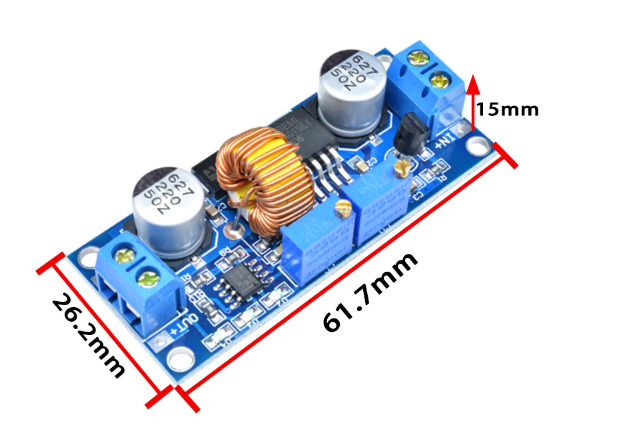

10. Д x Ш x В = 61,7 * 26,2 * 15 мм 11. Вага: 20 г

додаток

1.Використання як знижувальні модулі з можливістю захисту від перевантаження по струму. Використання: (1) відрегулюйте «потенціометр напруги» так, щоб вихідна напруга досягла бажаного значення. (2) використовуйте мультиметр для вимірювання вихідного струму короткого замикання з зупинкою на 10 А, одночасно регулюючи «потенціометр струму» так, щоб вихідний струм досяг заданого значення захисту від перевантаження струмом. (Наприклад, якщо вимірювач відображає значення струму 4 А, ви можете використовувати модуль для максимального струму 4 А) (3) Підключіть до навантаження.

2.Використання як зарядний пристрій для акумуляторів

Використання: (1). Уточніть параметри заряджання. (Наприклад, якщо параметри літію 3,7 В / 2200 мАг, то напруга заряджання становитиме приблизно 4,2 В, максимальний струм зарядки до 2А) (2). В умовах відсутності навантаження відрегулюйте потенціометр напруги так, щоб вихідна напруга досягла напруги зарядки; (якщо для літієвої батареї, що перезаряджається, 3,7 В, вихідну напругу потрібно відрегулювати до 4,2 В) (3). Використовуйте мультиметр для вимірювання вихідного струму короткого замикання з макс. 10 А, одночасно регулюючи «потенціометр струму» так, щоб вихідний струм досяг заданого значення струму зарядки. (4). Струм зміни індикації лампи  за замовчуванням становить 0,1 від струму зарядки; (Під час заряджання акумулятора струм поступово зменшується, якщо настройка струму заряджання становить 1 А, то коли струм зарядки менше 0,1 А, сині індикатори вимикаються, загоряється зелений індикатор, що означає, що акумулятор повністю заряджений) (5). Підключаємо акумулятор до зарядки.

3.Використання як модуль драйвера постійного струму світлодіода

Використання: (1). Відрегулюйте «потенціометр напруги» так, щоб вихідна напруга досягла бажаного значення. (2). Використовуйте мультиметр для вимірювання вихідного струму короткого замикання з макс. на 10 А, одночасно регулюючи «потенціометр струму» так, щоб вихідний струм досяг заданого робочого струму світлодіода. (3). Підключіть світлодіод.
